JXM计量电表箱
所属分类:

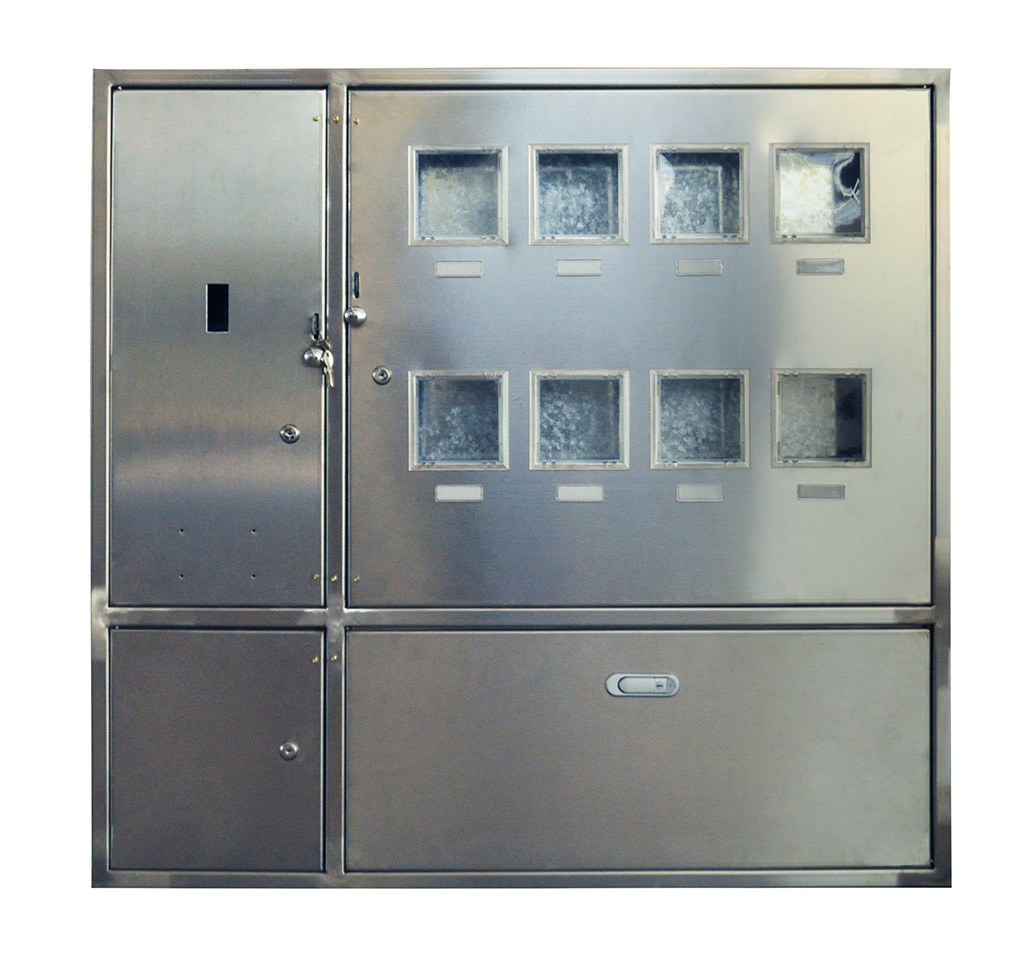

配电箱(表箱)由钢板折弯而成,箱体由三部分组成,左部分安装主开关,主开关手柄落出金属盖板:右上部分安装有多个电表,上门开有观察窗,下部分安装以电表同路数的小型断路器作为分支回路,操作手柄露出金属盖板,打开外门可操作内支路的元器件,箱体接端子秘箱体相连。中性线导体(N)和保护导体(PE)分别安装在主开关的下边。
关键词:
JXM计量电表箱

咨询热线:
JXM计量电表箱
一、主要参数:
额定工作电压(Ue)380/220V
额定绝缘电压(Ui)400V
主母线额定电流(In)10A-250A
主母线额定短时耐受电流:(Icw)6KA
防护等级:IP30操作面IP20
频率:50HZ
过电压类型:Ⅱ
材料类型:Ⅲa
污染等级:3
电气间隙:≥3mm
爬电距离:≥8mm
触电保护类型:≥Ⅰ类
二、结构特点:
根据GB7251.3-2006《低压成套开关设备和控制设备第三部分:对非专业人员可进入场地的低压成套开关设备和控制设备—配电板的特殊要求》
1、配电箱(表箱)由钢板折弯而成,箱体由三部分组成,左部分安装主开关,主开关手柄落出金属盖板:右上部分安装有多个电表,上门开有观察窗,下部分安装以电表同路数的小型断路器作为分支回路,操作手柄露出金属盖板,打开外门可操作内支路的元器件,箱体接端子秘箱体相连。中性线导体(N)和保护导体(PE)分别安装在主开关的下边。
2、操作方式:正面,手动操作。
3、安装方式:户内型、户外型。
4、接线方式:固定接线。
5、保护接地措施:设有独立的接地铜排。
6、防腐蚀:壳体表面处理,采用环氧树脂粉末静电喷涂,铜排镀锡。
7、N母排绝缘支撑件之间最大距离:250mm
