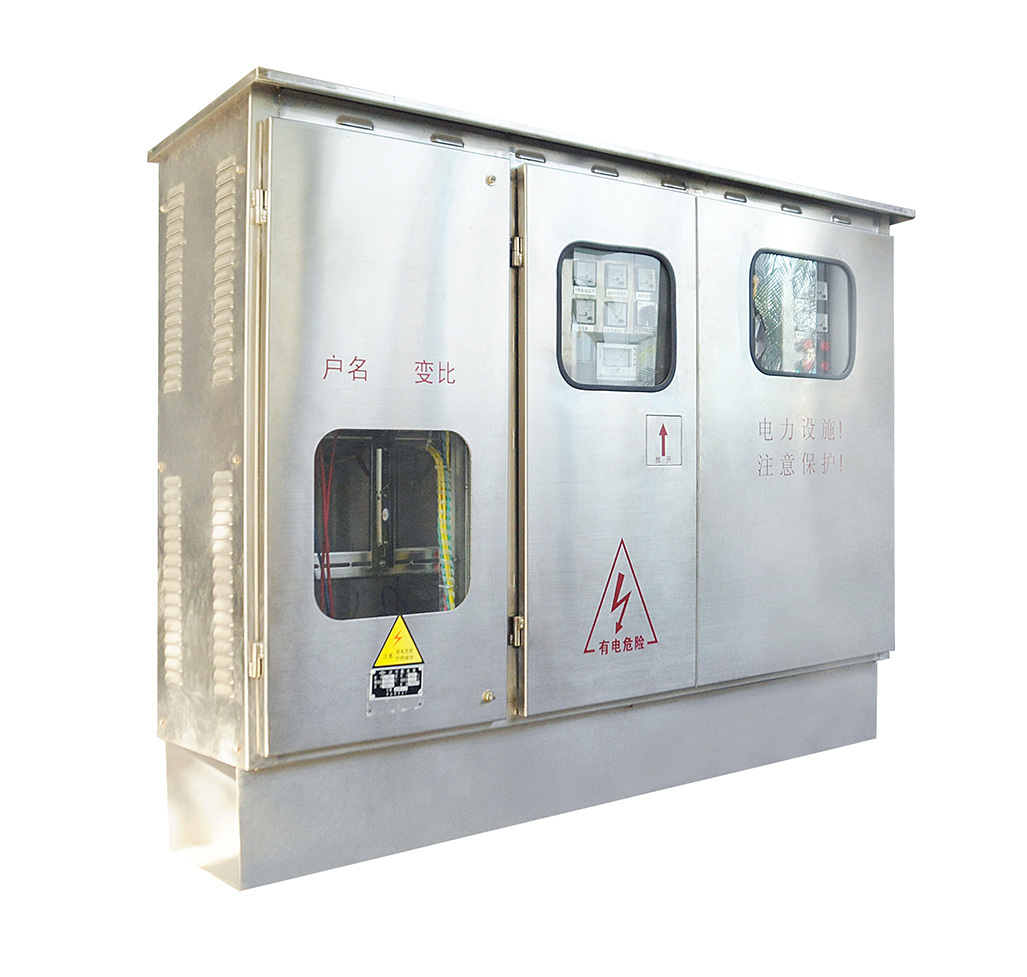

XL-10户外挂墙箱
所属分类:
根据GB7251.3-2005《低压成套开关设备和控制设备》配电箱用不锈钢板弯制焊接成,无骨架封闭形体。主开关,元器件独立间隔,均采用双层门设计,打开外门可通过在内封面板上主开关手柄进行开关操作,进出线敲落孔在箱下侧,箱体接地铜排与箱体相连,活动门焊有接地螺栓,N排,PE排安装在柜底,操作方式:正面手动操作,安装方式:户外挂墙式,接线方式:固定连接。外形尺寸可根据开关容量及支回路多少而定。
关键词:
XL-10户外挂墙箱

咨询热线:
XL-10户外挂墙箱
一、主要参数:
额定绝缘电压(Ui)690V
额定工作电压(Ue)400V
额定频率:50HZ
主回路额定电流(In)630A-1000A
母线额定峰值耐受电流(Ipk)105KA
母线额定短时耐受电流(1.0S)Icw 50KA
防护等级:IP34D
过电压类型:Ⅲ
电气间隙:≥8mm
爬电距离:≥12.5mm
触电保护类型:≥Ⅰ类
额定分散系数:0.8
控制电压:AC220.380V
二、户外箱结构特点:
根据GB7251.3-2005《低压成套开关设备和控制设备》配电箱用不锈钢板弯制焊接成,无骨架封闭形体。主开关,元器件独立间隔,均采用双层门设计,打开外门可通过在内封面板上主开关手柄进行开关操作,进出线敲落孔在箱下侧,箱体接地铜排与箱体相连,活动门焊有接地螺栓,N排,PE排安装在柜底,操作方式:正面手动操作,安装方式:户外挂墙式,接线方式:固定连接。外形尺寸可根据开关容量及支回路多少而定。
三、保护接地措施:
柜前底部专用铜排作为接地母线,门板由黄、绿导线与固体相连,柜内安装件与构架用滚花螺钉连接。防腐蚀性:柜内金属紧固件均镀锌。母线绝缘支撑件之间最大距离550mm
